创新的搅拌摩擦焊解决方案

可靠且工艺兼容的焊接技术

FSW焊接工艺在铝合金和异种金属材料制成的零件之间形成高质量的接缝。FSW工艺成熟可靠并可作为常规的自动化流程进行实现。在铁路和公路车辆、飞机、航天器和船舶的轻型结构以及工业厂房的建造中发挥关键作用。



HAGE FSW(搅拌摩擦焊)解决方案旨在优化整个焊接过程。搅拌摩擦焊机可根据您的不同需求进行定制，可采用立式或龙门式结构。HAGE设备的设计专注于实现极高的刚性和完美的夹紧系统。

HAGE FSW–搅拌摩擦焊解决方案

HAGE FSW
技术中心

在我们为客户服务的每个项目中，我们的目标都是实现一种能够生产尺寸精确的工件和优良的焊接品质。 HAGE FSW专家会通过可能需要任何实验和可行性研究的初步咨询为您提供支持。我们的内部研发中心可用于测试和开发工作，以及初始样品的生产。

HAGE FSW 技术中心

用于开发、演示和订单制造
行程范围： 20 m x 3 m x 1.6 m

HAGE FSW Weldcheck

工艺过程控制

HAGE FSW WeldCheck是一个实时焊接质量监控系统。它是专门为与HAGE FSW设备的机械设计兼容而开发的，能够准确检测焊接过程中与质量相关的所有内容。

实时数据分析，与最佳焊接条件的偏差可以通过双向通讯接口立即反馈到设备控制系统中以即时校正焊接工艺参数。

  • 在线工艺过程监控和错误分析
  • 焊接变形监控（质量控制）及工艺过程优化
  • 焊接工艺参数的实时可视化
  • 所有焊缝的唯一标识
  • 后处理器数据的全自动生成
  • 保存原始数据以供离线查看和分析
  • 基于焊接标准的分析数据报告
  • 生成可归档的文件，以进行长期存储和质量保证



工艺过程控制

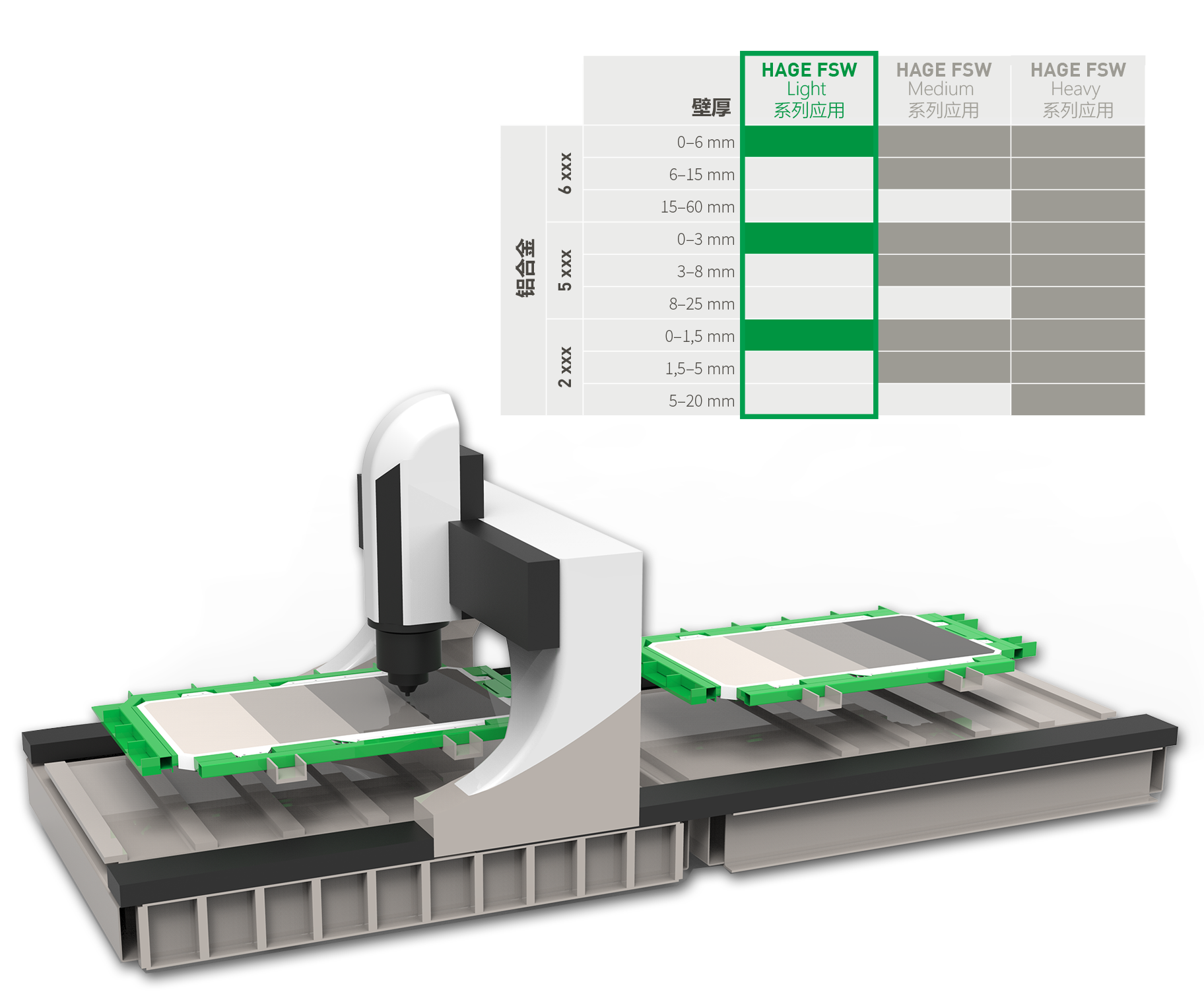

HAGE FSW
Light 系列

HAGE FSW Light 是专门为汽车工业开发的，可提供完美的焊接效果。

HAGE FSW Light 系列

设备亮点：

  • 高刚性、记过有限元计算的机架设计
  • 与西门子840Dsl或发那科数控系统安全集成
  • 恒压力检测系统
  • 恒行程和恒压力控制
  • 可调的倾斜角度(可数控轴控制)焊接
  • C轴用于FSW主轴头回转
  • 使用HAGE FSW WeldCheck系统进行过程监控



技术数据：

行程范围
X轴：高达5000 mm
Y轴：高达2500 mm
Z轴：高达700 mm

进给速度
X轴：5–40000 mm/min
Y轴：5–40000 mm/min
Z轴：5–30000 mm/min
C轴：高达15°/s

倾斜角
C轴：400°(+/–200°)


HAGE FSW Light 系列

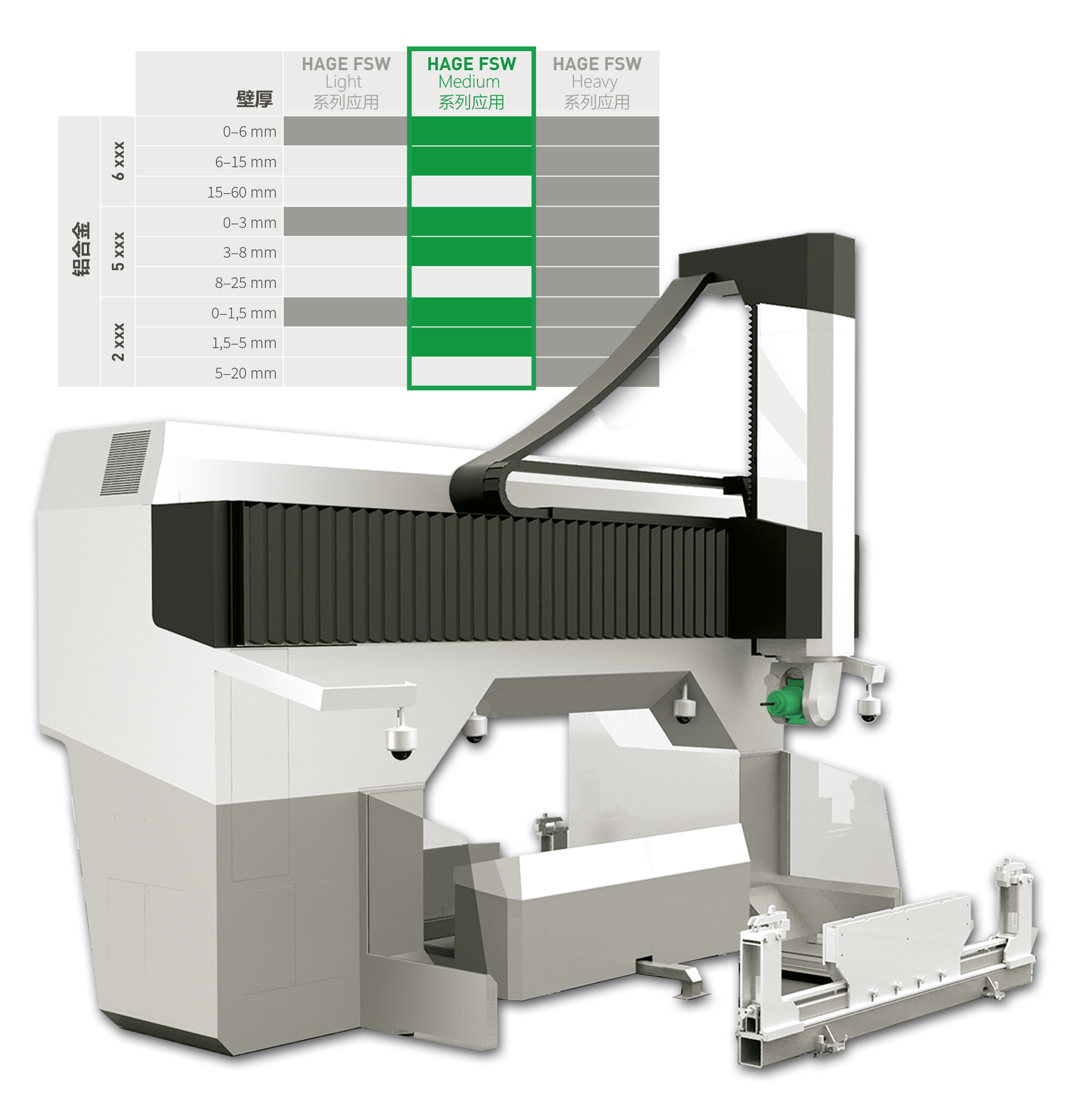

HAGE FSW Medium 系列

HAGE FSW
Medium 系列

HAGE FSW Medium是中型的5轴FSW设备，用于加工大型金属型材。它可将铣削与搅拌摩擦焊接相集成（复合一体机），并自动换刀系统。

HAGE FSW Medium 系列

借助集成的自动换刀系统，自动进行刀具的更换。

设备亮点：

  • 高刚性、经过有限元计算的高刚性结构
  • 复合设计，可同时进行铣削加工（具有5个数控轴）
  • 5面加工（铣削、钻孔、螺纹加工、锯切）
  • HAGE·FSW·WeldCheck用于过程监控



术数据：

行程范围
X轴：高达80000 mm
Y轴：高达6000 mm
Z轴：最大2000 mm

进给速度
X轴：5–40000 mm/min
Y轴：5–40000 mm/min
Z轴：5–20000 mm/min
A轴：高达60°/s
C轴：高达60°/s

倾斜角
A轴：200°(+/–100°)
C轴：400°(+/–200°)

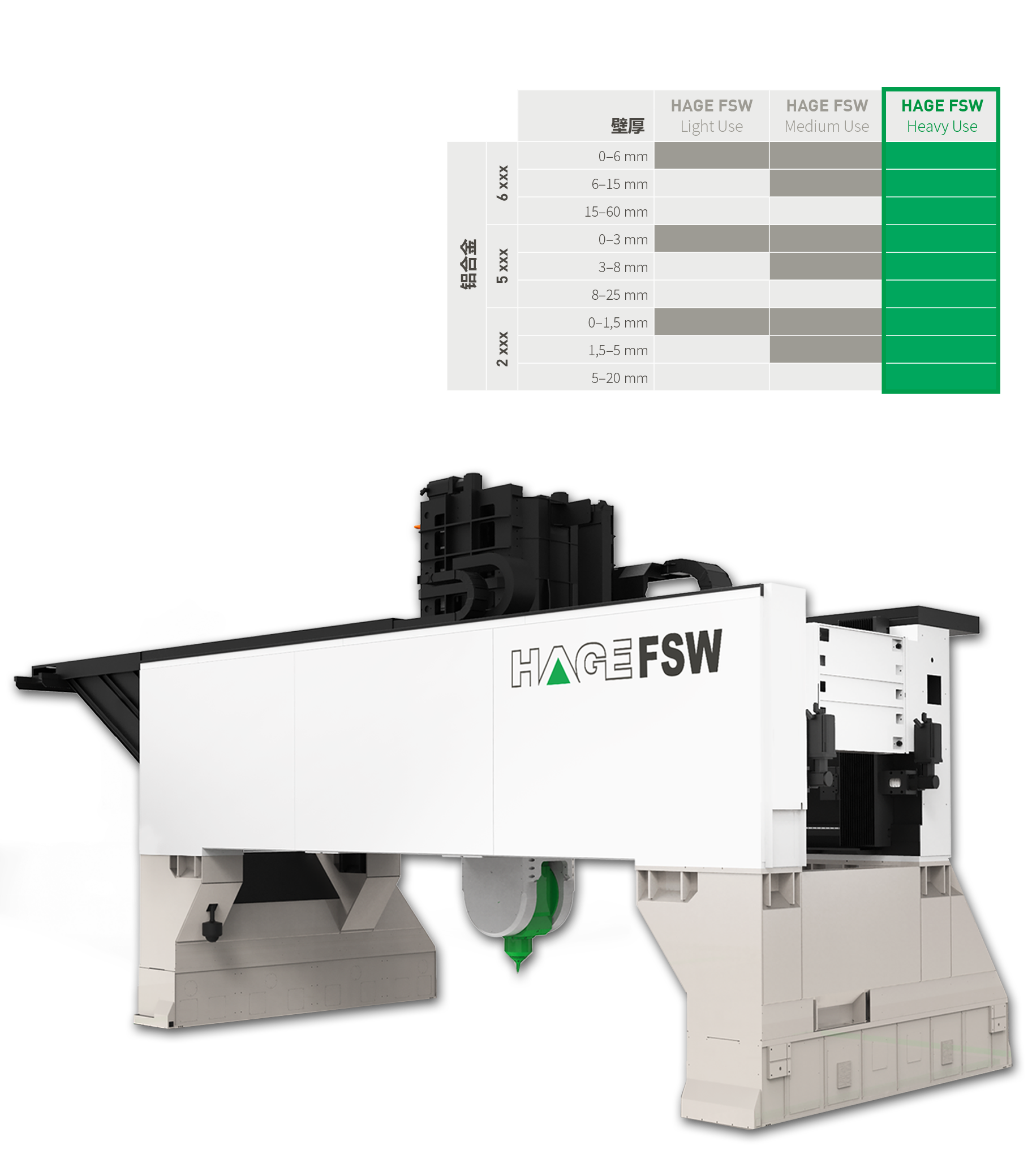

HAGE FSW
Heavy系列

HAGE FSW Heavy可实现焊接厚度35毫米的铝合金零件。设备有龙门式或立式两种结构，通过增加额外的铣削加工头，可实现全功能铣削的可选集成。

HAGE FSW Heavy系列

设备亮点：

  • 设备具有7个数控轴(5个线性轴和2个旋转轴)
  • 控制搅拌针和轴肩进给的独立轴
  • 搅拌针和轴肩的行程和压力控制
  • 所有相关过程参数的测量系统
  • 自回抽搅拌针/Bobbin(双轴肩)搅拌头
  • 在线3D(三维)焊缝扫描
  • 自动生成数控代码，以实现最佳去毛刺
  • 使用HAGE FSW  WeldCheck进行过程监控



技术数据：

行程范围
X轴：高达80000 mm
Y轴：高达6000 mm
Z轴：最大2000 mm

FSW主轴(举例)
速度：高达1500 rpm
扭矩：302Nm
最大轴向力：80 kN
最大径向力：30 kN

FSW进给速度：
X轴：40000 mm/min
Y轴：10000 mm/min
Z轴：10000 mm/min
A轴：3°/s
C轴：10°/s

铣削进给速度
X轴：40000 mm/min
Y轴：40000 mm/min
Z轴：20000 mm/min
A轴：60°/s
C轴：60°/s


HAGE·FSW Heavy系列

HAGE·FSW Flexible 系列

HAGE FSW
Flexible 系列

HAGE FSW Flexible特殊解决方案提供了该设备系列中最高水平的定制。

HAGE·FSW Flexible 系列

HAGE FSW Flexible设备可以集成到自动化生产线中。为了提高生产率，工件的装载和卸载可以通过单独的上料和下料工位或通过传送装置实现自动化。

如果使用比最终产品公差更大的原材料，可首先进行校准和修整步骤（锯切/铣削），以便它们以最佳的尺寸和对齐方式进入FSW工作站。



如果迫切需要减少周期时间，我们也可以提供具有多个同时工作的FSW焊接头。这将大大减少焊接所需的时间。


HAGE FSW Weldgun

搅拌摩擦点焊

FSW不仅可用于线性焊接，也可用于点焊(FSSW，搅拌摩擦点焊)。HAGE FSW WeldGun是我们的点焊设备。

FSW WeldGun可以作为一个独立的固定设备或者安装于机器人上。它通常用于点焊车辆底盘零件/铝合金白车身，另一种应用是间接/阶梯焊接。在这种情况下，可以将点焊枪的支撑面放置在工件的内部以完全避免焊接凹陷。



技术数据：

最大轴向力：8 kN
焊枪最大开口：150 mm
速度：3.500 U/min
焊接时间：每个点2-3 s
总重量：80 kg

HAGE·FSW·WELDGUN
