Hage Sondermaschinen in der Industrie

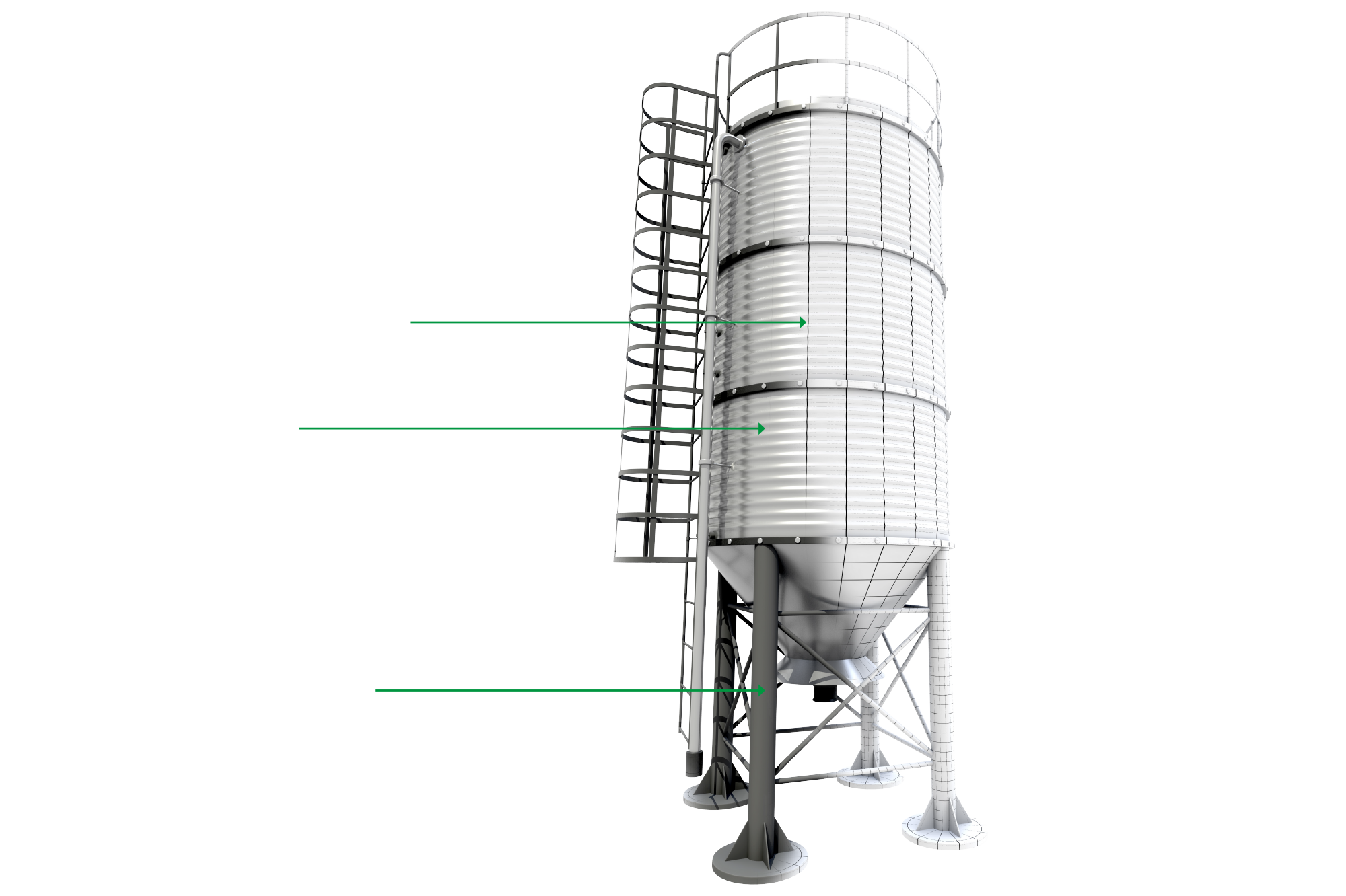

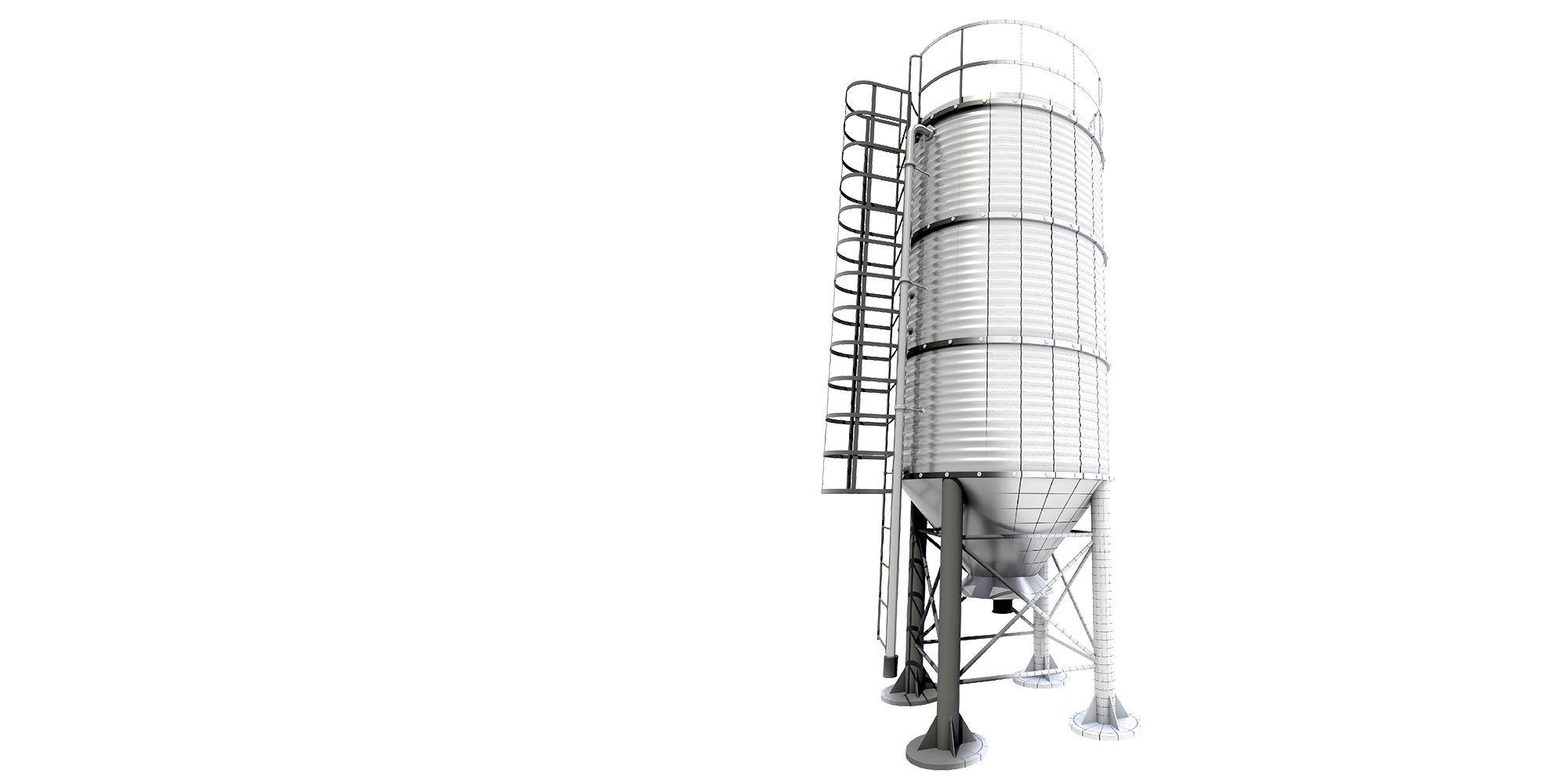

Die globale Verbreitung der HAGE Lösungen zeigt sich in sämtlichen industriellen Branchen. FSW geschweißte Aluminiumsilos werden mitunter in  der Kunststoff-, Lebensmittel- und Chemieindustrie eingesetzt. Sie überzeugen durch Sauberkeit und eine dauerhaft gepflegte Optik.

Weitere Anwendungsbereiche finden sich im Kran- und Schiffbau. Deutliche Gewichtseinsparungen bei gleichzeitiger Erhöhung der Nutzlast und die hohe Biegefestigkeit sprechen für den Einsatz von Aluminium, meist in Kombination mit dem FSW Verfahren. Die Vorteile der FSW Technologie erhöhen die Stabilität und Haltbarkeit der Verbindung.

ANWENDUNGSBEREICHE
DER HAGE LÖSUNGEN:

  • Kranbauteile
  • Schiffspaneele
  • Silos
  • Pipelines
  • Führungsschienen
Anwendungsbereiche HAGE Lösungen
Sondermaschinen Industrie

FSW-Anlage für
Silobehälter

Die kundenindividuell angepasste HAGE FSW Heavy Use fertigt im Pendelbetrieb Silosegmente aus Aluminium.

Mit Sondertransportwägen wird das Ausgangsmaterial zur Anlage gefördert und halbautomatisch in den Spannvorrichtungen positioniert.

Die Aluminiumbleche werden mit der Frässpindel bearbeitetet (Besäumfräsen der Blechmäntel, Fräsen der Seitenwinkel, Bohren der Schraublöcher, etc.). Im nachgelagerten Rührreibschweißprozess werden die Bauteile mit RPT-Technik verschweißt und anschließend spanend final fertiggestellt.

Das Anlagenkonzept vereint kompromisslos Fertigungs- und Schweißtechnologie.


MASCHINENHIGHLIGHTS:

  • Eigenständige Fräs- und FSW Bearbeitungsaggregate
  • RPT-Technik
  • Zwei Bearbeitungsstationen (Pendelbetrieb)
  • Werkzeugwechselsystem für 40 Werkzeuge
  • Sicherheitseinrichtung / Schallschutzkabine
  • Späneabsaugung (Rohrsystem)
  • Siemens Sinumerik 840D sl, Safety Integrated
  • Spannvorrichtungen für Werkstücke mit bis zu sechs Meter Radius
  • HAGE FSW WeldCheck zur Echtzeit Prozessüberwachung

ECKDATEN FSW SCHWEISSKOPF:

Schweißkraft: bis zu 80 kN
Drehzahl:max. 2.500 U/min
Drehmoment:302 Nm


Arrondier
anlage

Technische Daten:

Breite Stahlbänder: 16 bis 60 mm
Materialstärke: 1,5 bis 6 mm
Anzahl Stahlbänder: 11
Bahngeschwindigkeit: 130 m/min


Die HAGE Arrondieranlage arrondiert bis zu elf gespaltene Stahlbänder mit einer Maximalabmessung von 60 x 6 mm gleichzeitig. Hierfür wird das Stahlband in zwei hintereinander gelagerten Bearbeitungsstufen durch spezielle rollenförmige Werkzeuge gezogen. Der Anpressdruck der Rollen wird mit 22 Proportionalventilen in Abhängigkeit von den Bandabmessungen gesteuert. Die Vorschubbewegung der Stahlbänder durch die Anlage wird über vier angetriebene Walzen mit einer Geschwindigkeit von bis zu 130 m/min bewerkstelligt. Die fertig arrondierten Stahlbänder werden dann in einem nachgelagerten Anlagenteil aufgewickelt und verpackt.

Der Einsatzbereich der fertigen Werkstücke ist vielseitig. Aus den arrondierten Stahlbändern werden beispielsweise Befestigungshaken für Dachrinnen oder Fassringe für Weinfässer hergestellt.
