Sondermaschinen Raumfahrt

Luft- und Raumfahrt

Hage Sondermaschinen in der Luft- und Raumfahrt

Vor allem hochfeste Aluminiumlegierungen sind ein unverzichtbarer Werkstoff in der Luft- und Raumfahrtindustrie. Eine Flugzeugstruktur besteht bis zu 80 % aus Aluminium. Und auch in der Raumfahrt werden tragende Teile von Trägerraketen, Raumgleitern, Raumsonden und auch Treibstofftanks aus diesen Legierungen gefertigt. Die hervorragende Umformbarkeit in Kombination mit den geringen Eigenspannungen FSW gefertigter Bauteile erlauben den Einsatz bei Strukturbauteilen, in der Innenausstattung und bei Luftfrachtcontainern. Für druck- und vakuumdichte Verbindungen sind hochpräzise FSW Schweißnähte die erste Wahl.

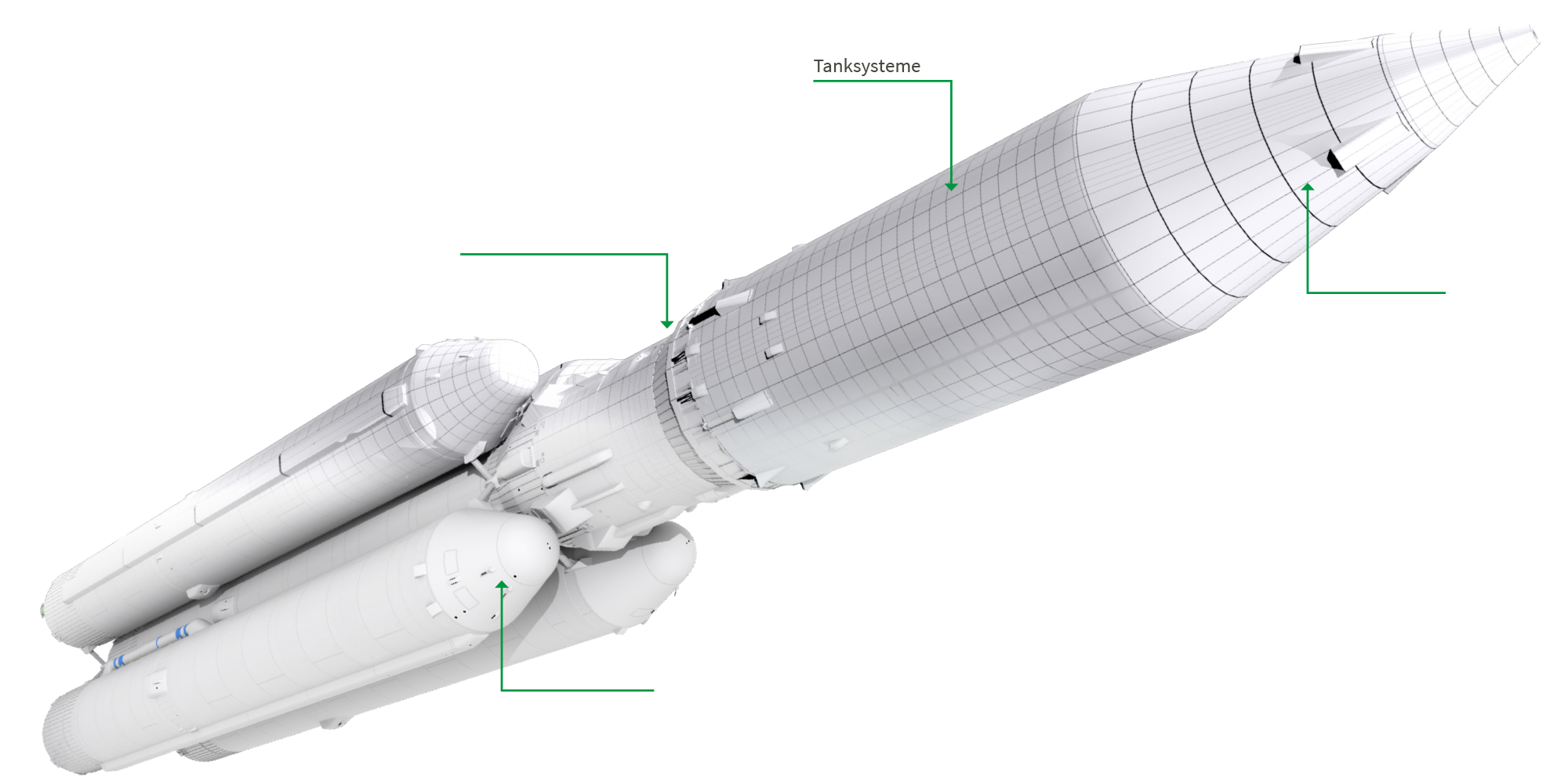

ANWENDUNGSBEREICHE
DER HAGE LÖSUNGEN:

  • Verbindungskonsolen
  • Frachtträger
  • Booster
  • Tanksysteme
HAGE Sondermaschinen fuer die Raumfahrtindustrie
Sondermaschinen für die Raumfahrt

FSW-Anlage für
Raketentanks

2018 lieferte HAGE eine maßgeschneiderte, 50 m lange FSW Anlage zur Bearbeitung von Bulkheads (Verschlusskappen von Raketentanks).

Diese werden vom Augsburger Luft- und Raumfahrtspezialist MT Aerospace für das europäische Raumfahrtprogramm gefertigt.

Die Tanks bestehen im Wesentlichen aus umgeformten Zylinderpaneelen bzw. Domsegmenten. Als Materialien kommen schweißbare Aluminiumlegierungen zum Einsatz. Die im Durchmesser 6 m großen, halbkugelförmigen Werkstücke werden spanend bearbeitet und mittels FSW-Verfahren zu Tankzylindern bzw. Domen verschweißt.



zum ausführlichen Newsbericht >


MASCHINENHIGHLIGHTS:

  • Doppel-Brückenkonstruktion
  • Fräs- und FSW-Bearbeitungskopf
  • RPT-Technik
  • Getrennte Pin-Schulterachse
  • Weg-Kraft-Regelung, sowohl Pin- als auch Schulterachse
  • Redundante Messsysteme zum Erfassen aller relevanten Prozessgrößen
  • Sinumerik 840D sl, Safety Integrated
  • Werkzeugwechselsystem mit Magazin, zum automatischen Wechsel der Fräswerkzeuge
  • Absaugaggregat mit Spänebox für den Fräsprozess sowie auch für Wasser (Kontaktmedium) während der Ultraschallinspektion
  • HAGE WeldCheck Software zur Datenauswertung und Analyse in Echtzeit
